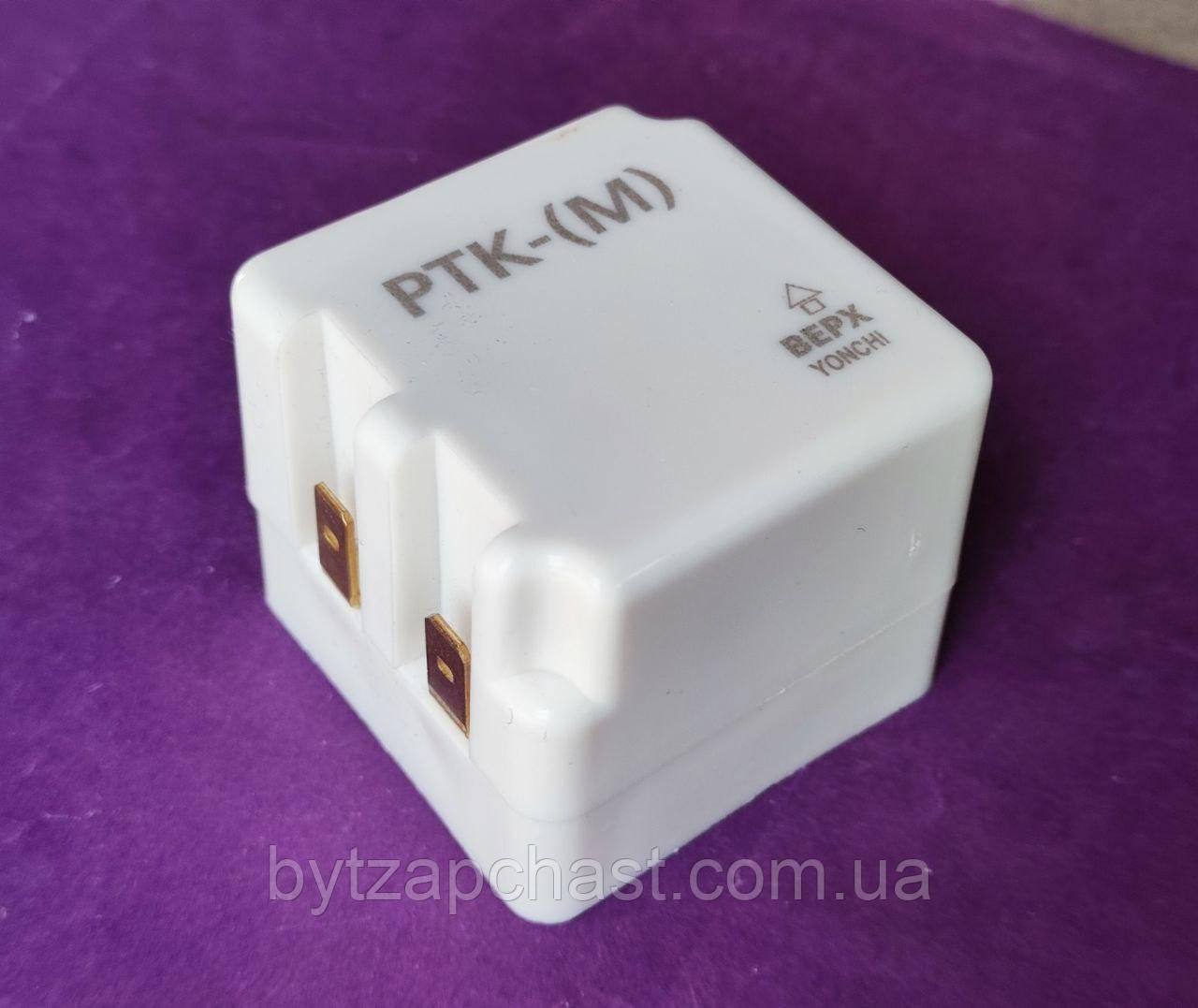

Реле пускозахисний струмове РТК-Х - окрема запчастина для холодильника, призначена для запуску компресора холодильника і захисту від перевантажень.
Реле пускозахисний струмове РТК-Х - окрема запчастина для холодильника, призначена для запуску компресора холодильника і захисту від перевантажень.
Принцип роботи реле РТК-Х
При подачі напруги на реле через обмотку котушки L1 і робочу обмотку компресора починає текти підвищений пусковий струм, що викликає втягування сердечника котушки і замикання контактів К1, подключающих пускову обмотку компресора до харчування. Походить запуск компресора. Після того, як електродвигун компресора розкрутився, струм через робочу обмотку зменшується і сердечник котушки L1 відключає пускову обмотку від харчування. Запуск компресора зроблений. В случае неисправности компрессоранихромовые нагреватели R1, R2 пускозащитного реле РТК-Х, расположенные в непосредственной близости от биметаллической пластины с установленными на ней контактами К2 разогревают ее и компрессор отключается от сети.
Реле РТК-Х имеют два варианта исполнения - на 127 и 220 вольт. В реле на 127В отсутствует нагреватель R2, включенный в цепь рабочей обмотки электродвигателя компрессора.
Несправності реле пуско-захисної РТК-Х :
руйнування сердечника котушки, підгоряння контактів , обрив ніхромовим нагрівачів. У разі несправності реле не ремонтується і замінюється на нове.
Основні | |
---|---|
Виробник | Whicepart |
- Ціна: 171 ₴
