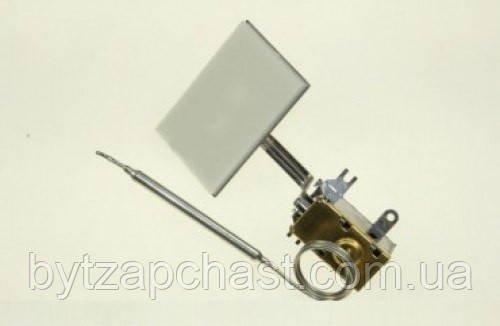

Термостат DAMPER FSTB WMF14J 709 |
Терморегулятор призначений для підтримки в холодильнику, заданої температури через автоматичні вимикання і увімкнень електродвигуна компресора (у компресійних холодильниках) або нагрівача в (в абсорбційних холодильниках).
Під час регулювання холодопродуктивності за допомогою періодичних зупинок і пусків агрегату температура в холодильнику буде дещо поступатися, що певною мірою залежить від чутливості терморегулятора.
За принципом дії терморегулятори побутових холодильників належать до приладів манометричного типу, робота яких ґрунтується на зміні тиску робочого наповнювача у разі зміни його температури (за умови зміни його температури (за допомогою окремих моделей холодильників закордонного виробництва застосовують електронні терморегулятори).
Терморегулятор побутового холодильника являє собою важільний механізм із силовим важелем і контактною системою, в електричний ланцюг холодильника. На силовий важіль впливає пружний елемент (сильфон) термочутливої системи та основна пружина, регульована гвинтом. Електроізоляційна прокладка ізолює електричний ланцюг приладу від його механічних частин. Термочутлива система манометричного типу складається з пружного елемента — сильфона (металевий балон із гофрованими стінками) або мембрани з припаяною до них трубкою. Система наповнена невеликою кількістю фреону або хлорметилу та ретельно герметизована.
У робочих умовах фреон є в стані насиченої пари, тиск якого, як відомо, змінюється в певній залежності (для цієї пари) від її температури. Рідка фаза фреону розташована в кінцевій частині трубки. Ця частина трубки, особливо в місці розділу рідини та пара фреону, реагує на зміну температури, і її поміщають контрольоване середовище охолоджуваного об'єкта.
Робота терморегулятора.
У разі зниження температури трубки знизиться тиск насичених парів в термосистеме. Під впливом основної пружини гофри сильфона стискатимуться й силовий важіль повернеться на своїй осі, унаслідок чого контакти розімкнуться. У разі підвищення температури тиск насичених парів відповідно до віку. Преодолевий опір пружини, гофри сильфона розширюються, і важіль повернеться в протилежний бік, а контакти водночас замкнені.
З цього випливає, що запакована температура, за якої розмикатимуться контакти, залежить від зусилля пружини. Так, за меншого зусилля основної пружини контакти розмикатимуться за відповідно меншого тиску парів у термочутливій системі й, отже, за нижчої температури.
Навпаки, для отримання вищої температури зусилля пружини має бути більшим. У цьому разі пружина має подолати порівняно більший опір сильфона, оскільки за вищої температури буде більший тиск парів фреону в термочутливій системі. Отже, для зміни температури, що задується, необхідно змінювати зусилля основної пружини. Практично це здійснюють ручкою терморегулятора, під час повороту якої змінюється натяг пружини.
Основні елементи терморегулятора.
У побутових холодильниках застосовують терморегулятори різних конструкцій, проте окремі їхні елементи виконують цілком певні функції, однакові для всіх конструкцій.
Вузол різкого розмикання контактів оберігає контакти терморегулятора від обгорання під час розмикання. У наведеній вище принциповій схемі терморегулятора для спрощення рухомий контакт поміщений на силовому важелі, на який безпосередньо діють сильфон і основна пружина. За такого розташування рухомого контакту неминуче сильне обгорання контактів і швидкий вихід їх із ладу. Пояснюється це тим, що розрив електрочеплення під час розмикання контактів відбуватиметься повільно відповідно до переміщення важеля, що так само визначається, повільною зміною температури і, Отже, тиску парів фреону в термочутливій системі. Крім того, у разі подібного розташування рухомого контакту, невеликий поворот силового важеля буде відразу ж розмикати або замикати контакти, тобто часто розривати ланцюг. Вузол різкого розмикання контактів ліквідує ці вади. У цьому разі рухливий контакт розташований на іншому важелі (пластинці), з'єднаним із силовим важелем спеціальною перекидною пружиною. Під час поворотів силового важеля до певних положень важіль із контактом залишатиметься нерухомим, а потім перекидна пружина різко змінить його положення й контакти різко розімнуться (або замкнуті).
Вузол зміни температури являє собою пристрій, за допомогою якого змінюють натяг основної пружини. В одних терморегуляторах натяг пружини змінюють обертанням гвинта, який переміщує гайку, що впирається в торець пружини, в інших — обертанням валика з напресованим на нього профільним кулачком, що діє на пружину. Винт (валик) обертають ручкою, що має покажчик для встановлення її в певне положення на шкалі приладу.
Термочутлива система є датчиком, що реагує на зміну температури в контрольованому об'єкті та діє на контактну систему приладу.
Кінцева частина трубки, чутлива до зміни температури, у різних терморегуляторів, може дещо відрізнятися, що залежить, головно, від рівня рідкої фази фреону в ній. За малого внутрішнього діаметра трубки або порівняно великої кількості фреону в трубці, коли рівень його рідкої фази перевищує 80....100 мм, забезпечити на такій довжині щільне прилягання трубки до стінки випарника важко. У цих випадках кінець трубки завивають у спіраль, вигинають у коліно або припаюють балончик із більшим, ніж у трубки, внутрішнім діаметром.
Диференціал змінюють за допомогою гвинта, який є обмежувачем для переміщення силового важеля, наближає або видаляє момент перекидання перекидною пружиною важеля з рухомим контактом.
Вузол напівавтоматичного відтавання випарника створює зручності під час видалення снігового покриву. Вузол застосовується в окремих конструкціях терморегуляторів. Принцип його дії та пристрій залежить від способу видалення снігового покриву, прийняте в тому чи іншому холодильнику.
Тип запчастин | Терморегулятор, термостат |
Виробник | Askoll |
Стан | Нове |
Основні атрибути | |
---|---|
Виробник | Whicepart |
Вид запчастини | Терморегулятор, термостат |
Стан | Новий |
- Ціна: 426 ₴
